AWS Systems Manager オートメーションによる AutoScaling グループのAMI更新

この記事は公開されてから半年以上経過しています。情報が古い可能性がありますので、ご注意ください。

EC2 AutoScalingを利用している環境では、OS内の更新に伴い起動元AMIをアップデートする必要が出てきます。
例えば、下記のようにAMI更新用のインスタンス(AutoScalingグループに所属しない)を用意しておき、

AMI更新用インスタンスで、OS内の更新作業を実施
AMI更新用インスタンスを元にAMIを作成
作成したAMIを元にAutoScaling起動設定を作成
対象のAutoScalingグループを、作成した起動設定を参照するよう更新

といった流れで行います。
今回は、SSM Automation ＋ CloudWatch Events を利用し、(2)～(4)をスケジュール実行させてみます。

設定方法

CloudFormationスタック作成

以下のテンプレートを利用しCloudFormationスタックを作成してください。

AWSTemplateFormatVersion: "2010-09-09"
Description:
  IAM Role and SSM Automation Document for Updating AutoScaling AMI.

# ------------------------------------------------------------#
# METADATA
# ------------------------------------------------------------#
Metadata:
  "AWS::CloudFormation::Interface":
    ParameterGroups:
      - Label:
          default: "IAM Role: CloudWatch Events executes SSM Automation"
        Parameters:
          - CloudWatchEventsRoleName
          - CloudWatchEventsRolePolicyName
      - Label:
          default: "IAM Role: SSM Automation updates AutoScalingGroup AMI"
        Parameters:
          - SSMAutomationRoleName
          - SSMAutomationRolePolicyName

    ParameterLabels:
      CloudWatchEventsRoleName:
        default: "IAM Role Name"
      CloudWatchEventsRolePolicyName:
        default: "IAM Policy Name"
      SSMAutomationRoleName:
        default: "IAM Role Name"
      SSMAutomationRolePolicyName:
        default: "IAM Policy Name"

# ------------------------------------------------------------#
# PARAMETERS
# ------------------------------------------------------------#
Parameters:
  CloudWatchEventsRoleName:
    Type: String
    Default: "EventsRoleForExecSSMAutomation"

  CloudWatchEventsRolePolicyName:
    Type: String
    Default: "PolicyForExecSSMAutomation"

  SSMAutomationRoleName:
    Type: String
    Default: "SSMRoleForUpdateAutoScalingGroupAMI"

  SSMAutomationRolePolicyName:
    Type: String
    Default: "PolicyForUpdateAutoScalingGroupAMI"

# ------------------------------------------------------------#
# RESOURCES
# ------------------------------------------------------------#
Resources:
# IAM Role: CloudWatch Events executes SSM Automation
  CloudWatchEventsRole:
    Type: AWS::IAM::Role
    Properties:
      RoleName: !Ref CloudWatchEventsRoleName
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
        - Effect: Allow
          Principal:
            Service:
            - events.amazonaws.com
          Action:
          - sts:AssumeRole
      Policies:
        -
          PolicyName: !Ref CloudWatchEventsRolePolicyName
          PolicyDocument:
            Version: "2012-10-17"
            Statement:
              -
                Effect: "Allow"
                Action:
                  - "ssm:StartAutomationExecution"
                  - "iam:PassRole"
                Resource: "*"

# IAM Role: SSM Automation updates AutoScalingGroup AMI
  SSMAutomationRole:
    Type: AWS::IAM::Role
    Properties:
      RoleName: !Ref SSMAutomationRoleName
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
        - Effect: Allow
          Principal:
            Service:
            - ssm.amazonaws.com
          Action:
          - sts:AssumeRole
      Policies:
        -
          PolicyName: !Ref SSMAutomationRolePolicyName
          PolicyDocument:
            Version: "2012-10-17"
            Statement:
              -
                Effect: "Allow"
                Action:
                  - "autoscaling:CreateLaunchConfiguration"
                  - "autoscaling:UpdateAutoScalingGroup"
                  - "ec2:CreateImage"
                  - "ec2:DescribeImages"
                Resource: "*"

# SSM Automation Document
  AutomationDocument:
    Type: "AWS::SSM::Document"
    Properties:
      DocumentType: Automation
      Content:
        description: Automation Document for Updating AMI for AutoScaling Group
        schemaVersion: '0.3'
        assumeRole: "{{ AutomationAssumeRole }}"
        parameters:
          AutomationAssumeRole:
            type: String
            description: "(Optional) The ARN of the role that allows Automation to perform the actions on your behalf."
            default: !GetAtt SSMAutomationRole.Arn
          InstanceId:
            type: String
            description: "(Required) Instance id of instance that ami is created from."
          LaunchConfigPrefix:
            type: String
            description: "(Required) Name Prefix of Launch Configuration to create."
          AutoScalingGroupName:
            type: String
            description: "(Required) Name of AutoScaling Group which already exists."
        mainSteps:
        - name: createImage
          action: aws:createImage
          inputs:
            InstanceId: "{{ InstanceId }}"
            ImageName: "{{ InstanceId }}_{{ global:DATE }}"
            NoReboot: true
            ImageDescription: "{{ InstanceId }}_{{ global:DATE }}"
        - name: CreateLaunchConfiguration
          action: aws:executeAwsApi
          inputs:
            Service: autoscaling
            Api: CreateLaunchConfiguration
            InstanceId: "{{ InstanceId }}"
            ImageId: "{{ createImage.ImageId }}"
            LaunchConfigurationName: "{{ LaunchConfigPrefix }}_{{ global:DATE }}"
        - name: UpdateAutoScalingGroup
          action: aws:executeAwsApi
          inputs:
            Service: autoscaling
            Api: UpdateAutoScalingGroup
            AutoScalingGroupName: "{{ AutoScalingGroupName }}"
            LaunchConfigurationName: "{{ LaunchConfigPrefix }}_{{ global:DATE }}"

# ------------------------------------------------------------#
# OUTPUTS
# ------------------------------------------------------------#
Outputs:
  AutomationDocument:
    Description: Automation Document Name
    Value: !Ref AutomationDocument

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

AWSTemplateFormatVersion: "2010-09-09"

Description:

IAM Role and SSM Automation Document for Updating AutoScaling AMI.

# ------------------------------------------------------------#

# METADATA

# ------------------------------------------------------------#

Metadata:

"AWS::CloudFormation::Interface":

ParameterGroups:

- Label:

default: "IAM Role: CloudWatch Events executes SSM Automation"

Parameters:

- CloudWatchEventsRoleName

- CloudWatchEventsRolePolicyName

- Label:

default: "IAM Role: SSM Automation updates AutoScalingGroup AMI"

Parameters:

- SSMAutomationRoleName

- SSMAutomationRolePolicyName

ParameterLabels:

CloudWatchEventsRoleName:

default: "IAM Role Name"

CloudWatchEventsRolePolicyName:

default: "IAM Policy Name"

SSMAutomationRoleName:

default: "IAM Role Name"

SSMAutomationRolePolicyName:

default: "IAM Policy Name"

# ------------------------------------------------------------#

# PARAMETERS

# ------------------------------------------------------------#

Parameters:

CloudWatchEventsRoleName:

Type: String

Default: "EventsRoleForExecSSMAutomation"

CloudWatchEventsRolePolicyName:

Type: String

Default: "PolicyForExecSSMAutomation"

SSMAutomationRoleName:

Type: String

Default: "SSMRoleForUpdateAutoScalingGroupAMI"

SSMAutomationRolePolicyName:

Type: String

Default: "PolicyForUpdateAutoScalingGroupAMI"

# ------------------------------------------------------------#

# RESOURCES

# ------------------------------------------------------------#

Resources:

# IAM Role: CloudWatch Events executes SSM Automation

CloudWatchEventsRole:

Type: AWS::IAM::Role

Properties:

RoleName: !Ref CloudWatchEventsRoleName

AssumeRolePolicyDocument:

Version: '2012-10-17'

Statement:

- Effect: Allow

Principal:

Service:

- events.amazonaws.com

Action:

- sts:AssumeRole

Policies:

PolicyName: !Ref CloudWatchEventsRolePolicyName

PolicyDocument:

Version: "2012-10-17"

Statement:

Effect: "Allow"

Action:

- "ssm:StartAutomationExecution"

- "iam:PassRole"

Resource: "*"

# IAM Role: SSM Automation updates AutoScalingGroup AMI

SSMAutomationRole:

Type: AWS::IAM::Role

Properties:

RoleName: !Ref SSMAutomationRoleName

AssumeRolePolicyDocument:

Version: '2012-10-17'

Statement:

- Effect: Allow

Principal:

Service:

- ssm.amazonaws.com

Action:

- sts:AssumeRole

Policies:

PolicyName: !Ref SSMAutomationRolePolicyName

PolicyDocument:

Version: "2012-10-17"

Statement:

Effect: "Allow"

Action:

- "autoscaling:CreateLaunchConfiguration"

- "autoscaling:UpdateAutoScalingGroup"

- "ec2:CreateImage"

- "ec2:DescribeImages"

Resource: "*"

# SSM Automation Document

AutomationDocument:

Type: "AWS::SSM::Document"

Properties:

DocumentType: Automation

Content:

description: Automation Document for Updating AMI for AutoScaling Group

schemaVersion: '0.3'

assumeRole: "{{ AutomationAssumeRole }}"

parameters:

AutomationAssumeRole:

type: String

description: "(Optional) The ARN of the role that allows Automation to perform the actions on your behalf."

default: !GetAtt SSMAutomationRole.Arn

InstanceId:

type: String

description: "(Required) Instance id of instance that ami is created from."

LaunchConfigPrefix:

type: String

description: "(Required) Name Prefix of Launch Configuration to create."

AutoScalingGroupName:

type: String

description: "(Required) Name of AutoScaling Group which already exists."

mainSteps:

- name: createImage

action: aws:createImage

inputs:

InstanceId: "{{ InstanceId }}"

ImageName: "{{ InstanceId }}_{{ global:DATE }}"

NoReboot: true

ImageDescription: "{{ InstanceId }}_{{ global:DATE }}"

- name: CreateLaunchConfiguration

action: aws:executeAwsApi

inputs:

Service: autoscaling

Api: CreateLaunchConfiguration

InstanceId: "{{ InstanceId }}"

ImageId: "{{ createImage.ImageId }}"

LaunchConfigurationName: "{{ LaunchConfigPrefix }}_{{ global:DATE }}"

- name: UpdateAutoScalingGroup

action: aws:executeAwsApi

inputs:

Service: autoscaling

Api: UpdateAutoScalingGroup

AutoScalingGroupName: "{{ AutoScalingGroupName }}"

LaunchConfigurationName: "{{ LaunchConfigPrefix }}_{{ global:DATE }}"

# ------------------------------------------------------------#

# OUTPUTS

# ------------------------------------------------------------#

Outputs:

AutomationDocument:

Description: Automation Document Name

Value: !Ref AutomationDocument

このテンプレートで、以下リソースが作成されます。

(2)～(4)を行う為のSSM Automationドキュメント
SSM Automationドキュメントの内容(AutoScaling AMI更新)を実行する為のIAMロール
CloudWatch Events から SSM Automationを実行する為のIAMロール

CloudWatch Events ルールの作成

CloudWatchの操作画面で、ルールを作成します。

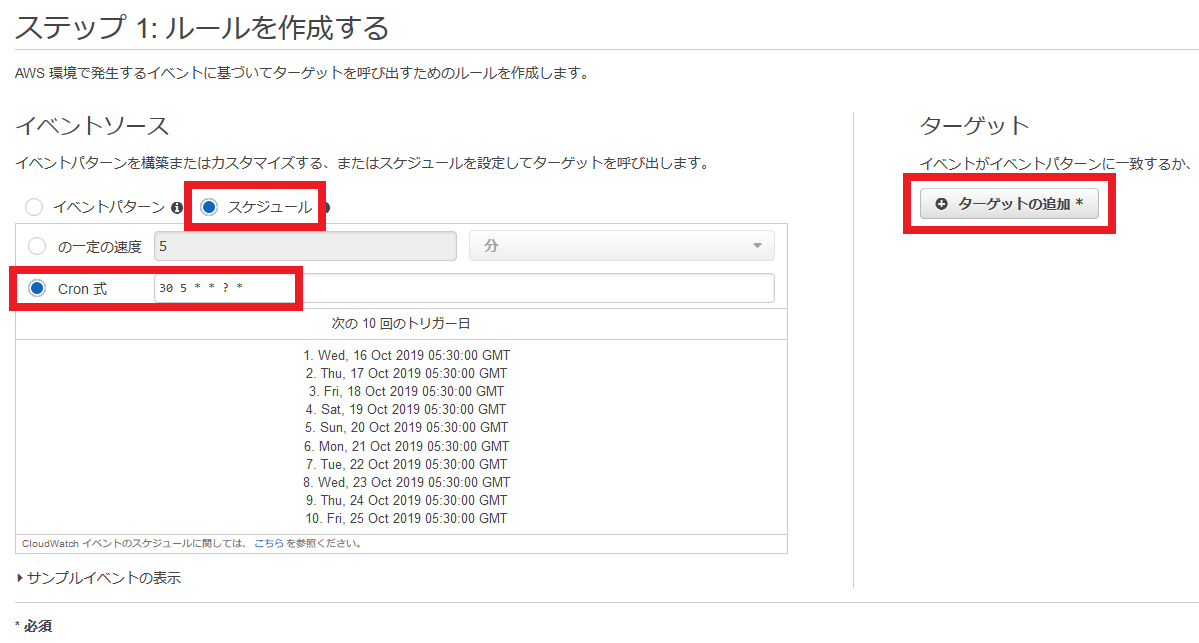

AutoScalingの起動元AMI更新を実施するスケジュールを設定します。
以下の場合、日本時間で毎日14:30になります。

また[ターゲットの追加]を選択しておきます。

以下の通りターゲットを設定します。

ドキュメント	[スタック名]-AutomationDocument-[ランダム文字列] (CFnにより作成されたSSMドキュメント名)
InstanceId	AMI更新用インスタンスのID
AutoScalingGroupName	対象のAutoScalingグループ名
LaunchConfigPrefix	新しく作成される起動設定の接頭辞(プレフィックス)
既存のロールを使用	EventsRoleForExecSSMAutomation (既定のIAMロール名)

適当な名前を設定し、ルールを作成します。

稼働確認

実際に起動元AMIが更新されているか確認してみましょう。
[インスタンスID]_[YY-MM-DD] という名前でAMIが作成されていて、

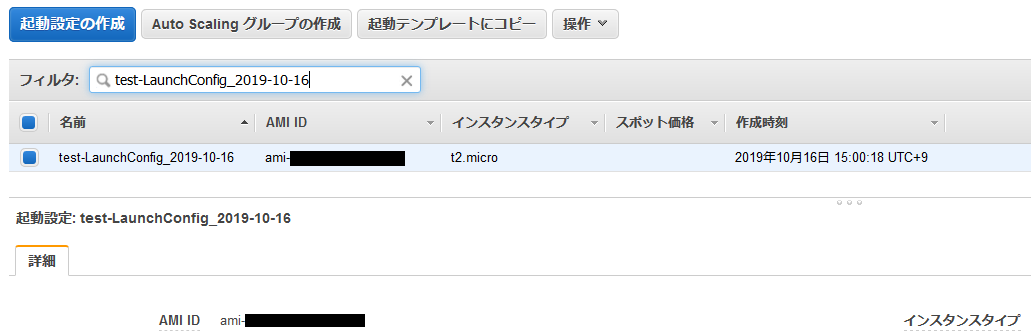

そのAMIを指定した起動設定が [指定したプレフィックス]_[YY-MM-DD] という名前で作成されていて、

対象のAutoScalingグループでその起動設定が参照されていればOKです。

更新処理の詳細はSystems Manager オートメーションの画面で確認できます。

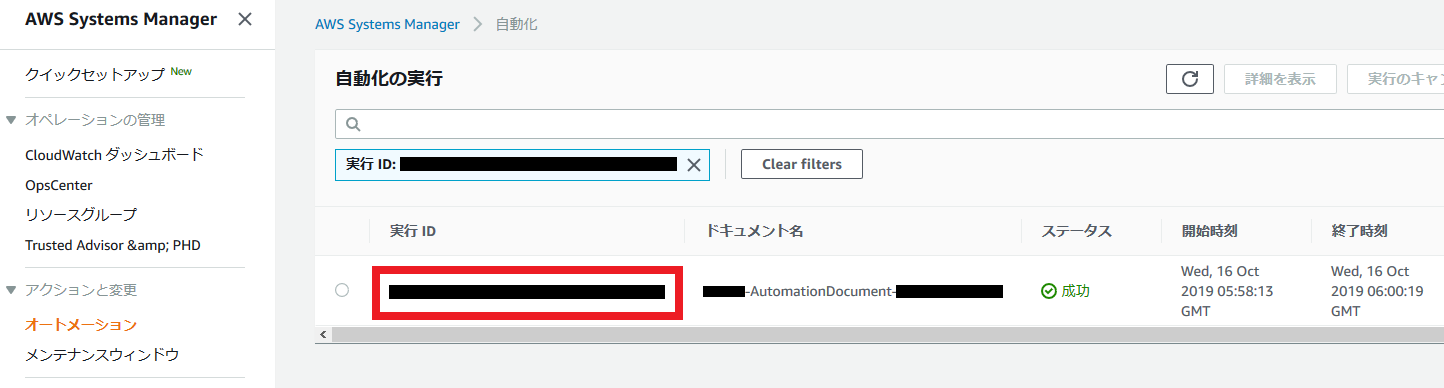

実行IDを選択するとより詳細な内容が確認できます。

ステップごと(AMI作成、起動設定作成、AutoScalingグループ更新)の状況を確認したい場合はステップIDを選択します。

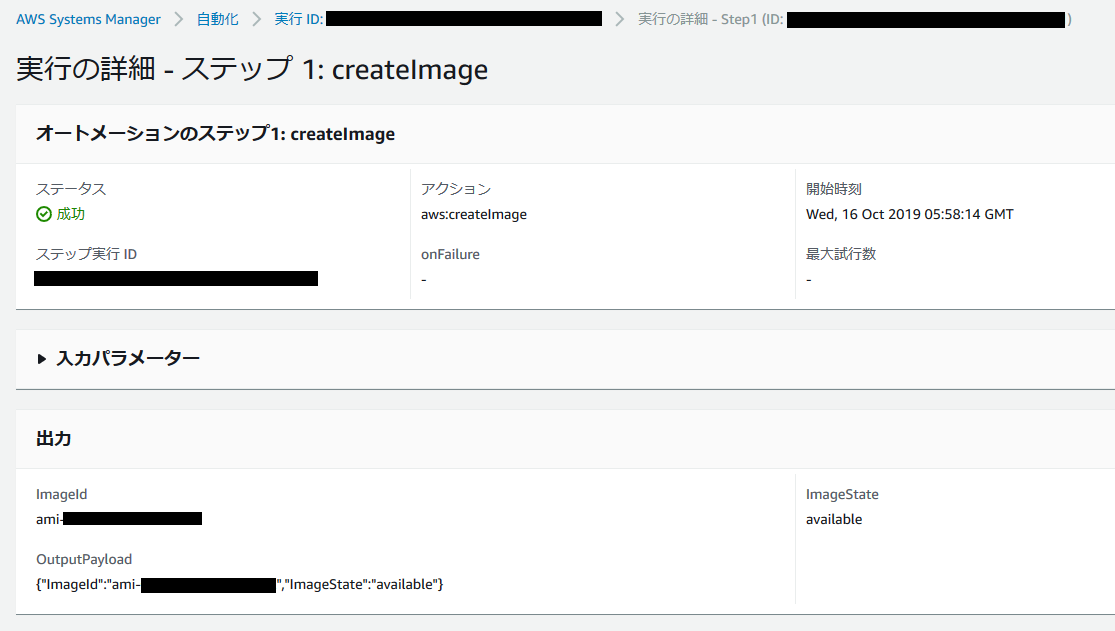

ステップ(AMI作成)の詳細が確認できました。

設定内容(CloudFormationテンプレート内容解説)

SSM Automationを実行する為のCloudWatch Events用IAMロール

CloudWatch Events(events.amazonaws.com)から、SSM Automationが実行可能なロールになっています。

...
# IAM Role: CloudWatch Events executes SSM Automation
  CloudWatchEventsRole:
    Type: AWS::IAM::Role
    Properties:
      RoleName: !Ref CloudWatchEventsRoleName
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
        - Effect: Allow
          Principal:
            Service:
            - <span style="color: #ffff00;">events.amazonaws.com</span>
          Action:
          - sts:AssumeRole
      Policies:
        -
          PolicyName: !Ref CloudWatchEventsRolePolicyName
          PolicyDocument:
            Version: "2012-10-17"
            Statement:
              -
                Effect: "Allow"
                Action:
                  - "<span style="color: #ffff00;">ssm:StartAutomationExecution</span>"
                  - "<span style="color: #ffff00;">iam:PassRole</span>"
                Resource: "*"
...

...

# IAM Role: CloudWatch Events executes SSM Automation

CloudWatchEventsRole:

Type: AWS::IAM::Role

Properties:

RoleName: !Ref CloudWatchEventsRoleName

AssumeRolePolicyDocument:

Version: '2012-10-17'

Statement:

- Effect: Allow

Principal:

Service:

- events.amazonaws.com

Action:

- sts:AssumeRole

Policies:

PolicyName: !Ref CloudWatchEventsRolePolicyName

PolicyDocument:

Version: "2012-10-17"

Statement:

Effect: "Allow"

Action:

- "ssm:StartAutomationExecution"

- "iam:PassRole"

Resource: "*"

...

AutoScalingグループを更新する為のSSM用IAMロール

Systems Manager(ssm.amazonaws.com)から、AMI作成・起動設定作成・AutoScalingグループ更新が実行可能なロールになっています。

...
# IAM Role: SSM Automation updates AutoScalingGroup AMI
  SSMAutomationRole:
    Type: AWS::IAM::Role
    Properties:
      RoleName: !Ref SSMAutomationRoleName
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
        - Effect: Allow
          Principal:
            Service:
            - <span style="color: #ffff00;">ssm.amazonaws.com</span>
          Action:
          - sts:AssumeRole
      Policies:
        -
          PolicyName: !Ref SSMAutomationRolePolicyName
          PolicyDocument:
            Version: "2012-10-17"
            Statement:
              -
                Effect: "Allow"
                Action:
                  - "<span style="color: #ffff00;">autoscaling:CreateLaunchConfiguration</span>"
                  - "<span style="color: #ffff00;">autoscaling:UpdateAutoScalingGroup</span>"
                  - "<span style="color: #ffff00;">ec2:CreateImage</span>"
                  - "<span style="color: #ffff00;">ec2:DescribeImages</span>"
                Resource: "*"
...

...

# IAM Role: SSM Automation updates AutoScalingGroup AMI

SSMAutomationRole:

Type: AWS::IAM::Role

Properties:

RoleName: !Ref SSMAutomationRoleName

AssumeRolePolicyDocument:

Version: '2012-10-17'

Statement:

- Effect: Allow

Principal:

Service:

- ssm.amazonaws.com

Action:

- sts:AssumeRole

Policies:

PolicyName: !Ref SSMAutomationRolePolicyName

PolicyDocument:

Version: "2012-10-17"

Statement:

Effect: "Allow"

Action:

- "autoscaling:CreateLaunchConfiguration"

- "autoscaling:UpdateAutoScalingGroup"

- "ec2:CreateImage"

- "ec2:DescribeImages"

Resource: "*"

...

SSM Automationドキュメント

CloudFormationテンプレートもSSMドキュメントもYAMLなので分かりにくいですが、
Content以下がSSMドキュメントの内容です。

...
# SSM Automation Document
  AutomationDocument:
    Type: "AWS::SSM::Document"
    Properties:
      DocumentType: Automation
      <span style="color: #ffff00;">Content</span>:
        description: Automation Document for Updating AMI for AutoScaling Group
        schemaVersion: '0.3'
        assumeRole: "{{ AutomationAssumeRole }}"
        parameters:
          AutomationAssumeRole:
            type: String
            description: "(Optional) The ARN of the role that allows Automation to perform the actions on your behalf."
            default: !GetAtt SSMAutomationRole.Arn
          InstanceId:
            type: String
            description: "(Required) Instance id of instance that ami is created from."
          LaunchConfigPrefix:
            type: String
            description: "(Required) Name Prefix of Launch Configuration to create."
          AutoScalingGroupName:
            type: String
            description: "(Required) Name of AutoScaling Group which already exists."
        mainSteps:
        - name: <span style="color: #ffff00;">createImage</span>
          action: aws:createImage
          inputs:
            InstanceId: "{{ InstanceId }}"
            ImageName: "{{ InstanceId }}_{{ global:DATE }}"
            NoReboot: true
            ImageDescription: "{{ InstanceId }}_{{ global:DATE }}"
        - name: <span style="color: #ffff00;">CreateLaunchConfiguration</span>
          action: aws:executeAwsApi
          inputs:
            Service: autoscaling
            Api: CreateLaunchConfiguration
            <span style="color: #ff0000;">InstanceId</span>: "{{ InstanceId }}"
            ImageId: "{{ createImage.ImageId }}"
            LaunchConfigurationName: "{{ LaunchConfigPrefix }}_{{ global:DATE }}"
        - name: <span style="color: #ffff00;">UpdateAutoScalingGroup</span>
          action: aws:executeAwsApi
          inputs:
            Service: autoscaling
            Api: UpdateAutoScalingGroup
            AutoScalingGroupName: "{{ AutoScalingGroupName }}"
            LaunchConfigurationName: "{{ LaunchConfigPrefix }}_{{ global:DATE }}"
...

...

# SSM Automation Document

AutomationDocument:

Type: "AWS::SSM::Document"

Properties:

DocumentType: Automation

Content:

description: Automation Document for Updating AMI for AutoScaling Group

schemaVersion: '0.3'

assumeRole: "{{ AutomationAssumeRole }}"

parameters:

AutomationAssumeRole:

type: String

description: "(Optional) The ARN of the role that allows Automation to perform the actions on your behalf."

default: !GetAtt SSMAutomationRole.Arn

InstanceId:

type: String

description: "(Required) Instance id of instance that ami is created from."

LaunchConfigPrefix:

type: String

description: "(Required) Name Prefix of Launch Configuration to create."

AutoScalingGroupName:

type: String

description: "(Required) Name of AutoScaling Group which already exists."

mainSteps:

- name: createImage

action: aws:createImage

inputs:

InstanceId: "{{ InstanceId }}"

ImageName: "{{ InstanceId }}_{{ global:DATE }}"

NoReboot: true

ImageDescription: "{{ InstanceId }}_{{ global:DATE }}"

- name: CreateLaunchConfiguration

action: aws:executeAwsApi

inputs:

Service: autoscaling

Api: CreateLaunchConfiguration

InstanceId: "{{ InstanceId }}"

ImageId: "{{ createImage.ImageId }}"

LaunchConfigurationName: "{{ LaunchConfigPrefix }}_{{ global:DATE }}"

- name: UpdateAutoScalingGroup

action: aws:executeAwsApi

inputs:

Service: autoscaling

Api: UpdateAutoScalingGroup

AutoScalingGroupName: "{{ AutoScalingGroupName }}"

LaunchConfigurationName: "{{ LaunchConfigPrefix }}_{{ global:DATE }}"

...

createImageステップで(インスタンス再起動無しで) [インスタンスID]_[YY-MM-DD] というAMIを作成し、
CreateLaunchConfigurationステップでそのAMIを元に [指定したプレフィックス]_[YY-MM-DD] という起動設定を作成し、
UpdateAutoScalingGroupステップで、その起動設定を参照するよう対象のAutoScalingグループを更新しています。

また、CreateLaunchConfigurationステップではInstanceIdというオプションを指定しています。
これは指定したインスタンスのプロパティを引き継いだ起動設定を作成してくれるオプションです。

EC2 インスタンスを使用した起動設定の作成

以上です。

AWS・クラウドのMSP スカイアーチネットワークス株式会社

AWS・クラウド導入における構築から監視・運用保守までをマネージドサービスで提供する、スカイアーチネットワークスの公式サイト。AWS・クラウドを始め、豊富なサーバー管理の経験と安心のセキュリティ対策、専門エンジニアの確かな知識で、お客様のビジネスの成長をサポートします。AWS・クラウド導入における構築から監視・運用保守までをマネージドサービスで提供する、スカイアーチネットワークスの公式サイト。AWS・クラウドを始め、豊富なサーバー管理の経験と安心のセキュリティ対策、専門エンジニアの確かな知識で、お客様のビジネスの成長をサポートします。
